详细说明

FFC软排线

产品参数

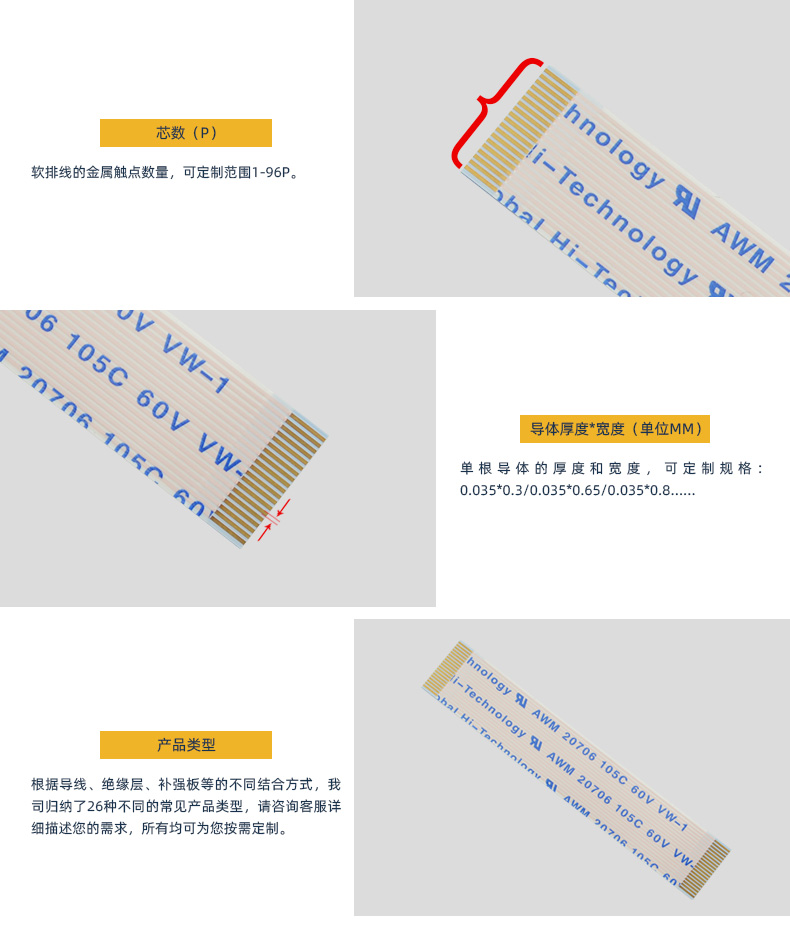

FFC软排线参数

产品间距：0.3，0.5，1.0，1.25，1.27，2.54（mm）

屏数（导线数量）： 1pin~96pin

排线总长度：10mm~max

金手指长度：2~10mm

补强板长度：3~20mm

导线电镀方式：镀锡，镀金，镀镍，镀银

屏蔽方式：导电布，醋酸布，铝箔，银箔，铜箔，吸波材等

需求类型：可定制

产品详情

FFC软排线连接器，包括安装有信号端子的基座，基座上设置有安装腔，安装腔内设置有两块左右对称的辅助端子，顶部设置有限位盖板，限位盖板与安装腔之间插接有FFC软排线，基座正面靠近左 右两侧的部位对称设置有第一插接槽，安装腔左右两侧对称设置有第二插接槽，限位盖板通过第二插接槽活动连接在基座上，辅助端子通过第一插接槽固定插接在基座上；辅助端子包括插接固定部、卡接部以及弹性接触部，弹性接触部与插接固定部之间通过连接部连接在一起，弹性接触部位于所述安装腔内。这种FFC软排线连接器结构简单，信号传输速度提高，FFC软排线与辅助端子之间不会产生干扰，保证了连接和信号的传输效果。
